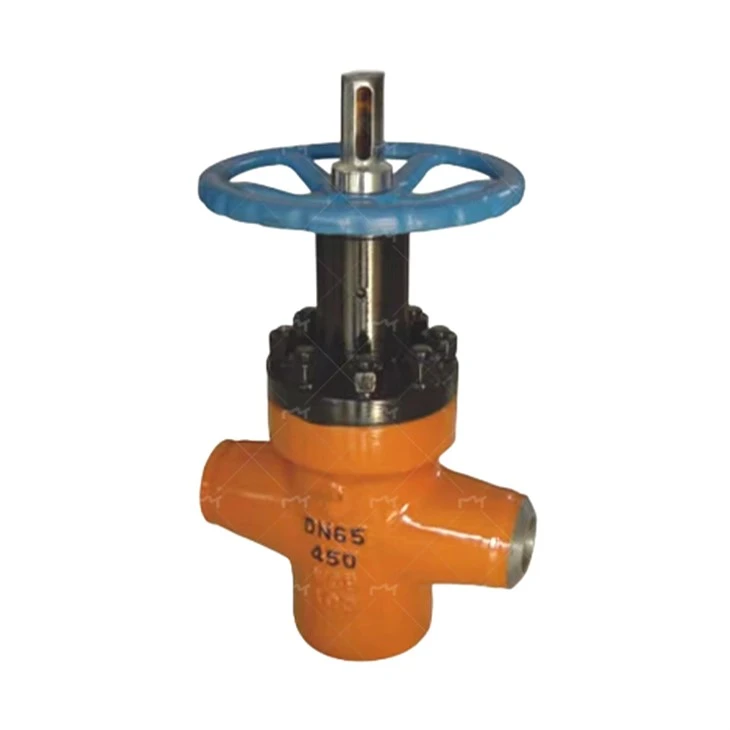

Comhla geata árasán táthú Butt
Forbhreathnú
Is gléas comhla é comhla geata comhréidh ardbhrú le poll atreorú atá oiriúnach chun sreabhadh na meáin rialaithe a oscailt, a dhúnadh agus a rialú i bpíblínte uisce, ola, láibe agus gáis nádúrtha le brú oibre Níos lú ná nó cothrom le 42MPa agus teocht oibre Níos lú ná nó comhionann le 120 céim . Tá struchtúr réasúnta, séalaithe iontaofa agus oibriú éasca ag comhla geata cothrom. Tá an dromchla ina saothraítear rónta spraeála-táthaithe le carbide, a bhfuil na buntáistí a bhaineann le frith-chreimeadh, friotaíocht a chaitheamh, friotaíocht creimeadh, etc., agus is féidir a úsáid le haghaidh throttling. Tá sé oiriúnach go háirithe le húsáid mar fheistí a oscailt, a dhúnadh agus a rialáil chun sreabhadh na meáin a rialú i bpíblínte uisce, ola, láibe agus gáis nádúrtha le brú oibre Níos lú ná nó cothrom le 42MPa agus teocht oibre Níos lú ná nó cothrom le 120 céim .

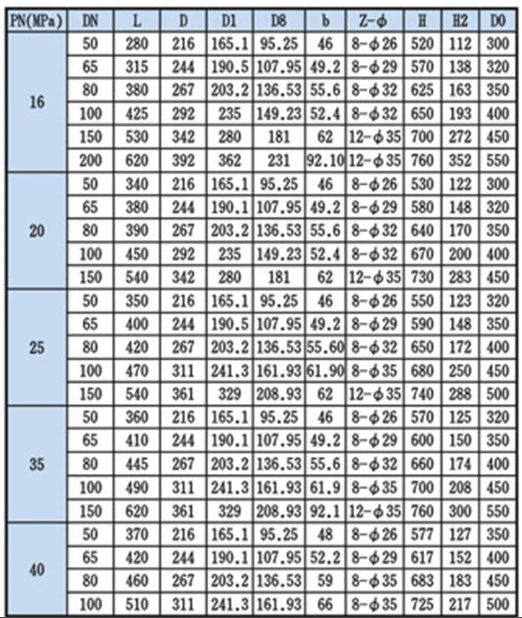

Sonraíochtaí
Ainm ábhar páirteanna
Corp comhla, an bhoinéad comhla: WCB / cruach chrome-moluibdín
Pláta comhla: Cruach cóimhiotail/cóimhiotal crua
Gas comhla: Cruach dhosmálta
Suíochán comhla: Cruach cóimhiotail/cóimhiotal crua
Cnó gas comhla: cré-umha alúmanaim
Pacáil: PTFE
Treoracha suiteála
1: Is féidir an comhla athlánaithe uisce uathoibríoch a shuiteáil go cothrománach nó go hingearach, ach ní féidir é a inbhéartú, is é sin, ní féidir leis an knob plaisteach a bheith ar an gcuid uachtarach.
2: Féach ar an tomhas brú asraon agus coigeartaigh an cnó copar heicseagánach ar an mbarr go dtí go sroichfear brú an chórais oibriúcháin riachtanach.
3: Moltar brú na comhla athsholáthair uisce uathoibríoch a shocrú 0.3 kg níos airde ná an brú statach, ach ní mór an luach socraithe a bheith níos ísle ná an brú athsholáthair uisce, ar shlí eile ní bheidh an t-athlánú uisce. bheith gnáth.
4: Líonann an comhla líonadh uisce uathoibríoch go huathoibríoch uisce go dtí an brú socraithe, agus tá an t-am líonadh uisce níos faide.
5: Más gá duit cur isteach ar an athsholáthar uathoibríoch uisce, is féidir leat an comhla stopála a dhúnadh de láimh ar an gcomhla uathoibríoch athlánaithe uisce.
6: Má tá croí na comhla salach, is féidir leat an croí comhla a athsholáthar nó a ghlanadh.
Sonraíochtaí ullmhúcháin
Tá dearadh agus monarú comhlaí de réir JB/T5298-91 agus API6D.
Tá fad struchtúrach na comhla de réir GB12221-89, JB/T5298 agus API 6D.
Tá toisí nasc flange de réir JB79, HGJ46, SH3406 agus ANSI B16.5.
Beidh méid an groove táthúcháin de réir GB12224, ANSI B16.25 agus riachtanais an úsáideora.
Tá iniúchadh agus tástáil comhlaí de réir rialacháin GB/T13927 agus API598
Caighdeáin táirge
Caighdeáin deartha: JB/T5298, APl6D
Fad struchtúrach: flange GB/T 12221, JB/T 5298 Táthú GB/T 15188.1
Ag nascadh flange GB/T9113, JB/T 79 ANSL 16.5a Deireadh táthú Butt GB/T 12224
Tástáil agus cigireacht GB/T3927, JB/T 9092
Scóip an iarratais
Brú ainmniúil: PN10.0~42.0MPa
Trastomhas ainmniúil: DN25 ~ 200mm
Teocht is infheidhme: -29~121 céim
Meáin is infheidhme Gnáthchineál: ola, gás nádúrtha, táirgí ola scagtha, uisce, etc.
Cineál sulfair-resistant: peitriliam, gás nádúrtha, táirgí ola scagtha, uisce, etc.
Peitriliam agus gás nádúrtha ina bhfuil H2S, CO2, etc.
Foirm nasc: deireadh flange, deireadh táthú, deireadh clamp
Modh tiomána: lámhleabhar, leictreacha, aeroibrithe, etc.
Tréithe
1. Ba chóir go mbeadh struchtúr ina saothraítear rónta na suíochán comhla leaisteach agus réamh-déine, agus na suíocháin séalaithe in aghaidh an tsrutha agus anuas séalaithe ag an am céanna. Tá séala aghaidh le duine i gcónaí idir an suíochán comhla agus an séala.
2. Tá feidhm féin-ghlanadh ag an suíochán comhla agus ní nite go díreach ag sreabhadh aer le linn phróiseas oscailt nó dúnta na comhla. Ba chóir go mbeadh an suíochán comhla déanta as ábhar lubricated, neamh-scríobach.
3. Ní dhéanfaidh teip ar an actuator comhla difear do chodanna eile den chomhla, agus is féidir obair dheisiúcháin agus athsholáthair a dhéanamh gan an comhla a dhíchóimeáil.
(1) Cuing Bushing – Cuing chré-umha alúmanaim feistithe le imthacaí sá snáthaidí chun an chasmhóimint oibriúcháin a íoslaghdú.
(2) Gas – fad snáithithe go lúibín; pinned agus spot táthaithe; le haghaidh cobhsaíochta.
(3) Séala Brú – Tógáil shimplí le fáinne coinneála deighilte agus gasket cruach éadrom airgeadphlátáilte chun dí-chomhthionól a éascú agus an séala boinéid is fearr a bhaint amach. (4) Fáinne Suíocháin - Tá an fáinne suíocháin táthaithe ingearach leis an gcosán sreafa le haghaidh cothabhála éasca.
(5) Actuator - Is féidir leis na comhlaí seo a bheith feistithe le gníomhaithe leictreacha, hiodrálacha nó neomatacha. Faoi bhun DN300, tá sé feistithe le roth láimhe caighdeánach, agus os cionn DN350, tá sé feistithe le meicníocht oibriúcháin fearas helical.
(6) Cuing – Gabhann cuing lánchóimeáilte tástáil sheismeach agus tá sé éasca an actuator a chothabháil agus a shuiteáil.
(7) Faireog – Faireog dhá phíosa féin-choigeartaithe chun brúchtadh a chosc.
(8) Suíochán cúil lárnach – dromchla crua ar feadh an tsaoil is faide.
(9) Diosca – Tá an diosca earrach-luchtaithe féin-choigeartaithe, ag laghdú riachtanais chasmhóiminte ar an actuator.
(10) Stad slán - Déanann an gléas stad lúibín teilgthe lárnach an diosca comhla lúibín cóimeáilte a shuíomh, rud a fhágann go bhfuil suíochán na comhla níos cobhsaí agus níos iontaofa.
